Eolienne géante de Cleveland

Cette éolienne est essentiellement construite en bois. Le rotor (ensemble des pales avec le moyeu [1]) fait 17 m de diamètre et est composé de 144 pales en bois de cèdre ! Sa puissance électrique produite est de 12 kW (kilowatt). L’éolienne tourne sur elle-même grâce à son empennage [2]. Sur la photographie ci-dessus, il est tourné en position « vent trop fort ». Au vu de l’orientation de l’éolienne, nous pouvons en déduire que le vent vient de la droite. Les pales ne sont donc pas face au vent, les empêchant ainsi de tourner à une vitesse qui pourrait abîmer des pièces de cette éolienne. L’électricité produite est stockée dans des batteries (accumulateurs). Charles F. Brush (1849-1929), éolienne géante de Cleveland, 1887-1888. Source : https://eolienne.f4jr.org/_detail/wind_turbine_1888_charles_brush. jpg?id=histoire_energie_eolienne © Penta Springs LLP / Alamy Banque D’Images

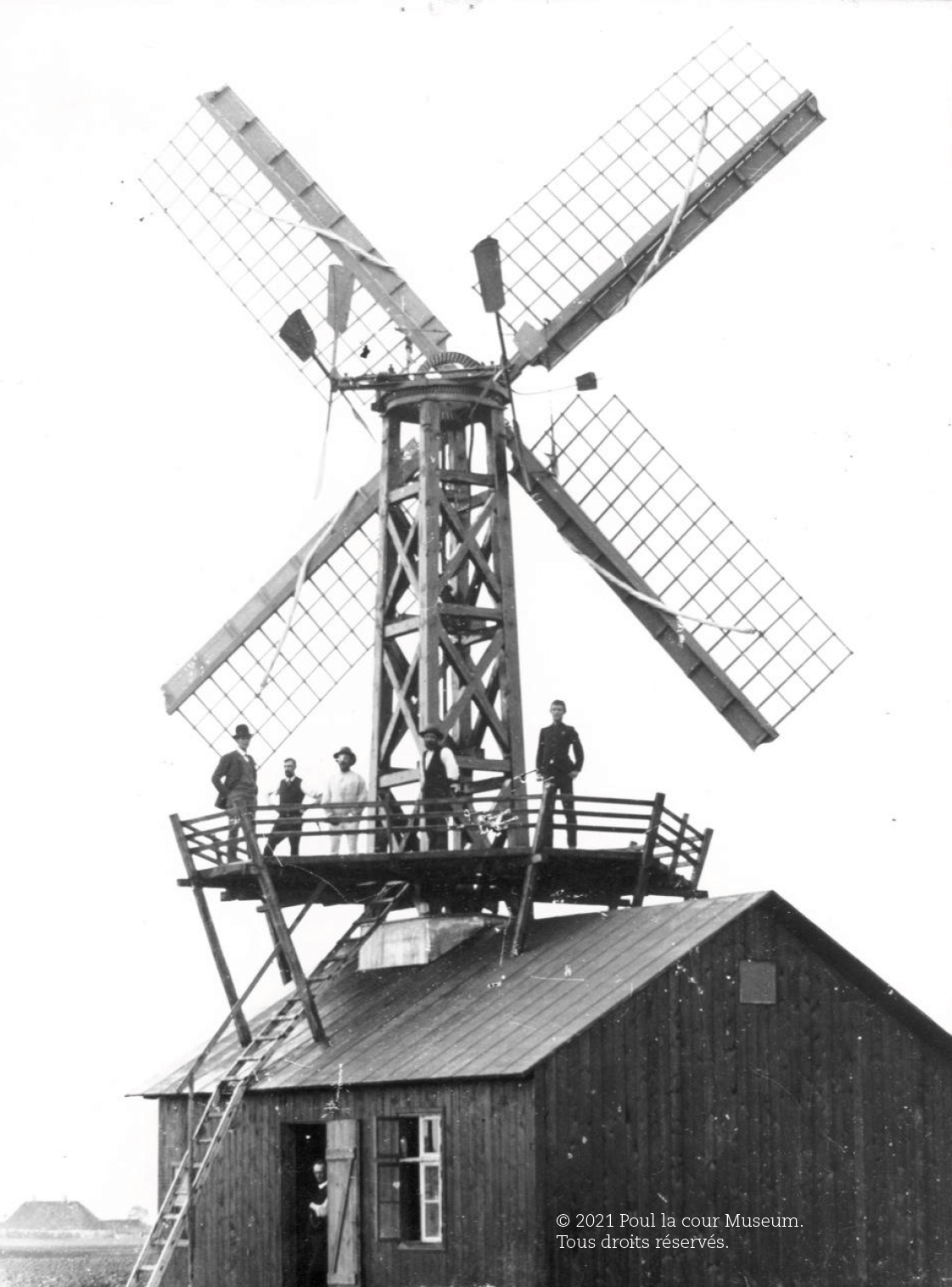

Eolienne d’essai de Poul La Cour

Poul La Cour découvre la relation entre le nombre de pales et la puissance produite. Il construit une éolienne à cinq pales, et une autre à quatre pales. Celle qui génère le plus d’énergie électrique est... celle à quatre pales ! Cette éolienne est équipée d’une dynamo produisant 25 kW en courant continu. Elle est fabriquée principalement en bois et en tissu. Poul La Cour, première éolienne électrique du Danemark, 1891. © 2021 Poul la cour Museum. Tous droits réservés

Eolienne à axe vertical

Cette éolienne ne perd pas de rendement dû aux changements brusques de direction du vent car les pales tournent autour d’un axe vertical. Le générateur est au pied de l’éolienne, ce qui est plus pratique pour sa maintenance et sa réparation. Les éoliennes «géantes» peuvent fournir leur électricité sur un réseau public, les petites, les domestiques, peuvent être installées directement sur un bâtiment ou une maison pour une consommation locale. Georges Darrieus (1888-1979), trois déclinaisons d’éolienne à axe vertical, brevetées en France en 1925 et aux États-Unis en 1931 © Dominique Poupeau/Réseau Canopé 2021

L’aérogénérateur 800 KVA BEST - Romani

Cette éolienne est équipée d’un alternateur générant une puissance électrique de 650 kW. L’ensemble nacelle-mât [1]-[2] tournait grâce à des moteurs pilotés d’un poste de commande (la salle d’expérimentation) afin d’orienter les pales face au vent. BEST-Romani, aérogénérateur 800 KVA, Nogent-le-Roi, France, 1955-1966 © Techni-Flash Photo L. Masson 140 rue Falguière 75015 Paris

Eolienne de Gedser

Cette éolienne produit un courant alternatif de 200 kW (kilowatt). Par vents forts, grâce à un système aérodynamique, les pales sont orientées afin de ne pas être abîmées. Elle est principalement fabriquée en béton. Johannes Juul, éolienne de Gedser, Vester Egesborg, Danemark, 1956-1957 © Elmuseet, Bjerringbro, Danemark

DANREGN Bonus 30

Cette éolienne est principalement fabriquée en bois, métal et fibre de verre (cette dernière matière est solide et légère). Bonus 30 kW, 1981 © Bonus Energy A/S

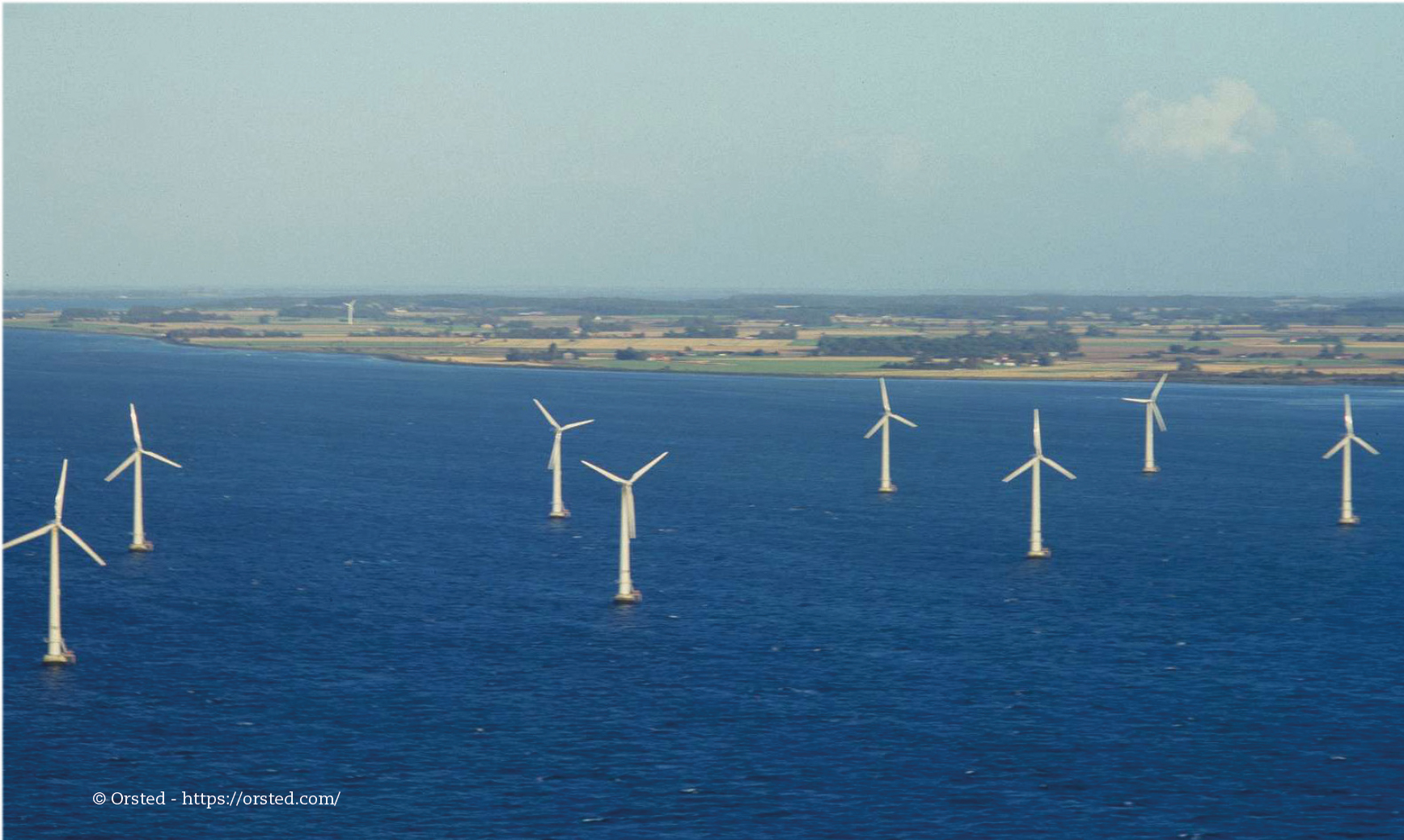

Parc éolien Vindeby

Cette éolienne a été la première en mer (offshore). L’ensemble du parc produit 5 MW (mégawatt, soit 5 000 kW [kilowatt]). Les matériaux de construction sont essentiellement le bois et la fibre de verre. Premier parc d’éoliennes en mer, Vindeby, Danemark, 1991 © Orsted - https://orsted.com/

Eolienne volante Airborne Wind Turbine (AWT)

Cette éolienne est gonflée à l’hélium, gaz plus léger que l’air. Grâce au vent en altitude, elle peut produire le double d’énergie électrique que celle produite par les éoliennes terrestres. Sa mise en place est moins chère qu’une éolienne terrestre (onshore), et encore moins qu’une éolienne en mer (offshore), par l’absence d’étude des sols et de fondation. Elle a une envergure (largeur) de onze mètres. Altaeros Énergies, Airborne Wind Turbine, l’éolienne volante, 2012 © Altaeros Énergies

Parc éolien de Dudgeon

Avec ses pales de 75 mètres de long chacune, cette éolienne en mer a une puissance de 6 MW (soit 6000kW [kilowatt]). L’ensemble du parc produit 402 MW (402000 kW). Les matériaux de construction sont essentiellement la fibre de verre. Éoliennes du parc Dudgeon, Royaume-Uni © Siemens Gamesa
